防火玻璃鋼化爐的維護和保養常識

　　防火玻璃鋼化爐的維護和保養常識　　在鋼化玻璃的生產過程中，防火玻璃鋼化爐的狀態和產品的質量密切相關。只有設備處于良好的運行狀態才能生產出高質量的產品，下面申誠設備介紹幾點鋼化爐的維護和保養常識和大家分享。　　陶瓷輥道作為防火玻璃鋼化爐的關鍵部件，其產品本身質量及安裝質量好壞直接影響鋼化玻璃的成品質量。　　當鋼化玻璃產品光學效果較差，或玻璃在加熱爐中發生炸裂時，應及時停止防火玻璃鋼化爐降溫，對加熱爐內的陶瓷輥道進行清理。其過程和要求如下：用刮刀清理掉粘附在陶瓷輥上的碎玻璃或其他異物，用塑料類軟毛刷清理陶瓷輥表面或其他異物，用塑料類軟毛刷清理陶瓷輥表面的附著物;然后用400-600號細剛玉水砂紙打磨旋轉的陶瓷輥，直到用手感摸瓷輥表面光滑為止，用吸塵器清理瓷輥表面粉塵，再用干凈無毛柔軟的白布浸潤軟化水分別由中間開始向兩邊擦拭，清理掉灰塵。　　玻璃鋼化爐廠家表示，陶瓷輥應避免過度打磨，以免損環表面釉質，瓷輥擦拭以使用蒸餾水或純凈水為好。切勿使用堿類清潔劑或化學藥劑。以上清潔處理后，及時合上上下爐體以免陶瓷輥道表面再次落上灰塵。清潔之后加熱升溫時應先升200度左右，保溫烘爐1-2小時后，再升溫，切忌不能快速升溫。文章內容來源于防火玻璃鋼化爐生產廠家：http://www.gdrug.com.cn/

MORE

有關玻璃鋼化爐加熱知識

　　做玻璃鋼化爐保溫，先了解鋼化爐工作原理。玻璃鋼化處理通常采用物理方法，將玻璃加熱到軟化點附近(650℃)，吹風驟冷，在玻璃表面形成壓應力層、內部形成拉應力層;當玻璃受到外力作用時，壓應力層可將部分拉應力抵消，避免玻璃破碎，從而達到提高玻璃強度的目的。 　　一般處理普通平板玻璃，其長度根據所處理玻璃的長度與寬度不同，大致可分為4米、10米等不同的幾種。 　　玻璃鋼化爐爐膛內溫度為800℃。采用電阻絲加熱。對加熱到熔點進行熱處理的玻璃，為防止玻璃受到污染，不采用陶瓷纖維毯或者模塊進行保溫。現行鋼化爐襯里所采用的結構一般為爐頂、爐墻、爐底采用標準型的硅酸鋁纖維板層鋪結構，總保溫厚度為250mm。 　　玻璃鋼化爐廠家洛陽申誠玻璃技術有限公司表示，在加熱過程中玻璃鋼化爐爐邊部和中部存在溫差而導致應力不均。應力斑目前還沒有辦法完全避免，但設計良好的鋼化設備可以大程度的減少應力斑的可見性。陶瓷纖維板，質量輕，安裝簡便，導熱系數低，保溫隔熱效果好，大限度的減少應力斑的可見性，提高鋼化玻璃產品合格率。 　　文章內容來源于玻璃鋼化爐廠家：http://www.gdrug.com.cn/

MORE

雙室對流鋼化爐的溫控系統怎么樣

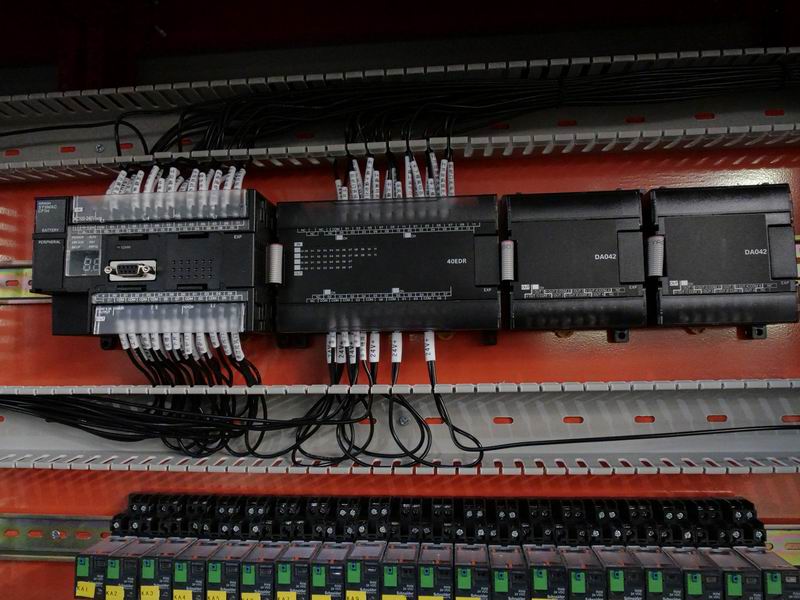

　　 　　雙室對流鋼化爐的溫控系統怎么樣?溫度控制系統是鋼化爐設備的核心。 　　溫度控制采用專用溫度控制模塊。各個加熱區均設有熱電偶，依據玻璃厚度與品種的不同，在操作終端上設定一定溫度，溫度控制模塊依靠測得的溫度，進行運算并會輸出控制信號給固態繼電器，從而控制雙室對流鋼化爐加熱器的輸出功率。 　　雙室對流鋼化爐采用了一套先進的自動優化的溫度算法，可實現PID自整定功能，模糊控制功能，控溫十分精確。固態繼電器性能穩定、工作可靠，因此溫控系統十分可靠。 文章內容來源于雙室對流鋼化爐廠家：http://www.gdrug.com.cn/

MORE

鋼化爐清爐步驟

　　大家都知道鋼化爐在使用過程中要定期清爐，這樣不僅有利于設備使用更加高效，還有利于保證產品質量。 　　鋼化爐清爐是很常見的維護操作，一般是在連續生產30天或發現生產的玻璃有較嚴重的輥傷或麻點時，則需要清爐，具體清爐步驟如下： 　　1.當鋼化爐爐溫降至接近室溫時按升爐體鈕升起上爐體，升起高度不超過500mm。 　　2.在爐輥上鋪上塑料布，在兩側架上木板，人工用鋼絲刷將鋼化爐爐頂部的輻射板清理干凈，然后撤去塑料布。 　　3.將爐輥驅動電源合上使其運轉，用水沙紙人工打磨石英輥道直至手感光滑為止。 　　4.撤去架在鋼化爐爐上的木板，用壓縮空氣吹去爐輥下部輻射罩上的浮塵。 　　5.用木棒綁上用水浸濕并且擰干的毛巾，順著輥道方向慢慢擦凈輥道，直至毛巾上不再有臟跡為止。用手摸石英輥道感覺沒有灰塵，而后按爐體降鈕合上爐體。 　　以上就是洛陽申誠玻璃技術有限公司工作人員為大家整理的關于玻璃鋼化爐清爐的步驟，希望對大家在操作過程中的使用有一定的幫助。 文章內容來源于鋼化爐廠家：http://www.gdrug.com.cn/

MORE
